印度塔塔黑崎耐火材料公司的Sirshendu Das等在UNITECR 2025會議上發(fā)表的論文介紹了該公司回收堿性耐火材料并用其制備耐火磚的研究概況。

鎂碳磚、鋁鎂碳磚、鎂磚、鎂鉻磚和鎂尖晶石磚是鋼鐵、有色、石灰、水泥和玻璃工業(yè)中最常用的堿性耐火材料。更換爐襯后會產(chǎn)生大量廢棄耐火材料，如果進(jìn)行回收利用不僅可以減少CO2排放，而且可以降低對礦產(chǎn)資源的依賴。由于耐火材料的侵蝕機(jī)理因爐況而異，用后耐火材料中殘留雜質(zhì)也各不相同。印度塔塔黑崎耐火材料公司的技術(shù)人員嘗試開發(fā)一種可持續(xù)的回收方法對廢棄耐火材料進(jìn)行回收利用。

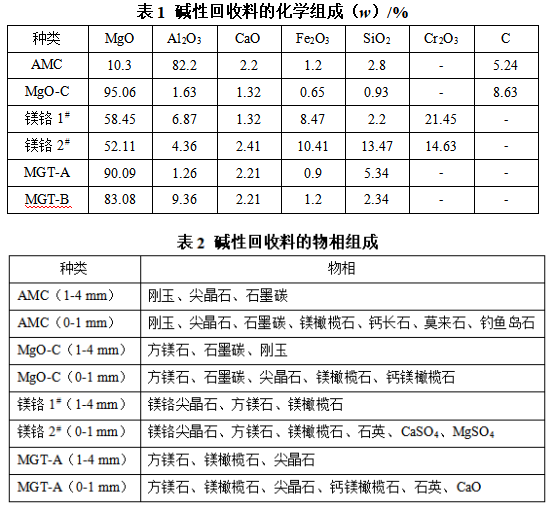

通過目視檢查，將超過50 mm的料塊與渣層分離，并通過洗滌、干燥、煅燒和磁選除鐵，得到不同類型的回收料，其化學(xué)組成和物相組成分別見表1和表2。可以看出，回收料中1-4 mm骨料中雜質(zhì)含量較少。

選用10%～50%的AMC回收料骨料、MgO-C回收料骨料和鎂鉻1#回收料骨料分別替代新原料來制備AMC磚、MgO-C磚和鎂鉻磚進(jìn)行對比研究。試驗結(jié)果顯示，隨著回收料骨料替代量的增加，AMC磚和MgO-C磚的顯氣孔率略有升高，體積密度有所下降，常溫耐壓強度先保持不變后又小幅下降，高溫抗折強度和抗侵蝕性呈小幅下降趨勢；鎂鉻磚的體積密度變化不大，顯氣孔率先升高后又下降，常溫耐壓強度先減小后又逐漸增大，高溫抗折強度和抗渣侵蝕性先下降后又提高。回收料骨料加入量約為30%時，AMC磚（AX3）、MgO-C磚（MX3”）綜合性能最好，回收料骨料加入量約為40%時，鎂鉻磚（MCX4）的綜合性能最好。

分別將制備的AX3型 AMC磚、MX3型 MgO-C磚和MCX4型鎂鉻磚在鋼廠進(jìn)行生產(chǎn)試驗，結(jié)果顯示，AX3 型AMC磚、MX3型 MgO-C磚與常規(guī)磚具有相同的使用壽命，MCX4型鎂鉻磚用于RH脫氣裝置中部槽使用壽命達(dá)550爐次，用于下部槽使用壽命為90爐次。
